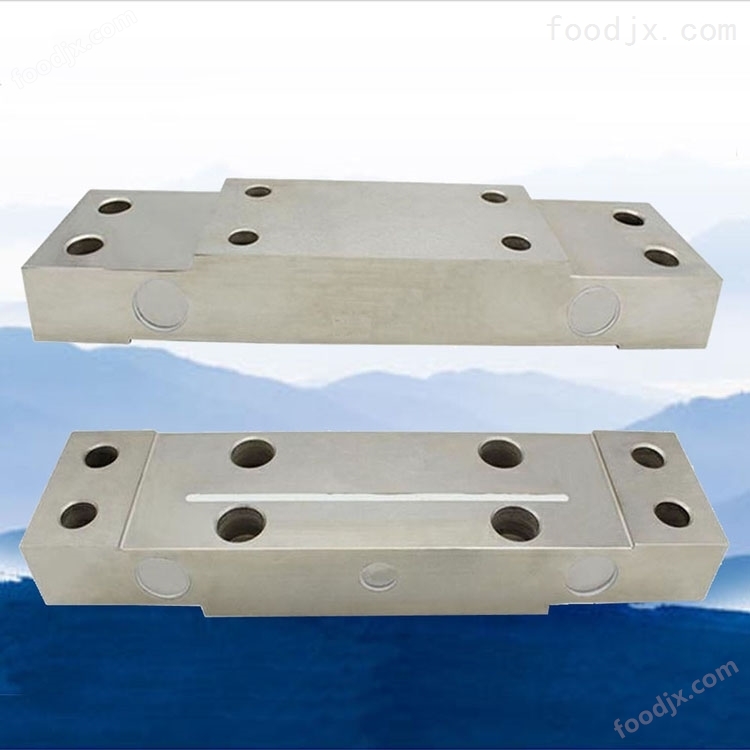

HZ-ZC轴承座荷重传感器
使用说明书
徐州海河水文设备有限公司
地址：徐州市经济开发区
一、特点与用途徐州海河轴承座荷重传感器 荷重仪
HZ-ZC轴承座荷重传感器安装使用方便。平板式外形使受力状态稳定，横向干扰好，可获得较高的测量精度
二、产品结构示意图：徐州海河轴承座荷重传感器 荷重仪
三、技术参数：
参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.01 |
非线性 | ≤ %F·S | ±0.05 |
滞后 | ≤ %F·S | ±0.05 |
重复性 | ≤ %F·S | ±0.03 |
蠕变 | ≤ %F·S / 30min | ±0.03 |
零点输出 | ≤ %F·S | ±1 |
零点温度系数 | ≤ %F·S / 10℃ | ±0.02 |
灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.02 |
工作温度范围 | ℃ | -20℃ ~ +80 ℃ |
输入电阻 | Ω | 380±2Ω |
输出电阻 | Ω | 350±2Ω |
安全过载 | %F·S | 150%F·S |
绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） |
推荐激励电压 | V | 10V ~ 15V |
变送器是将荷重传感器产生的毫伏信号转换成抗力强、传输距离远的4-20mA电流信号的转换、输出设备。
变送器与仪表的联接
接线定义 | +24V | G | 电流输出 | |
尾线线色 | 红 | 黑 | 黄 |
